SBTDT-183A通用電力拖動實驗室設備
一、研制本產品的意義：
電源控制柜具有三相漏電開關，十分醒目的帶自鎖急停按鈕等，以保證實驗人員人身及實驗設備的安全。有表指示工作電流及電壓、功能齊全。最巧妙的是實驗元器件均已裝在元件盒上，實驗時不需螺絲固定僅需把元件盒隨意插入通用底板即可連線實驗，大大提高實驗速度。示教臺上立式演示屏能使學生非常清楚的視聽教師講解。該套設備是實驗室更新?lián)Q代及新增設備最佳選擇。
二、結構與配備（以三十座為例）：

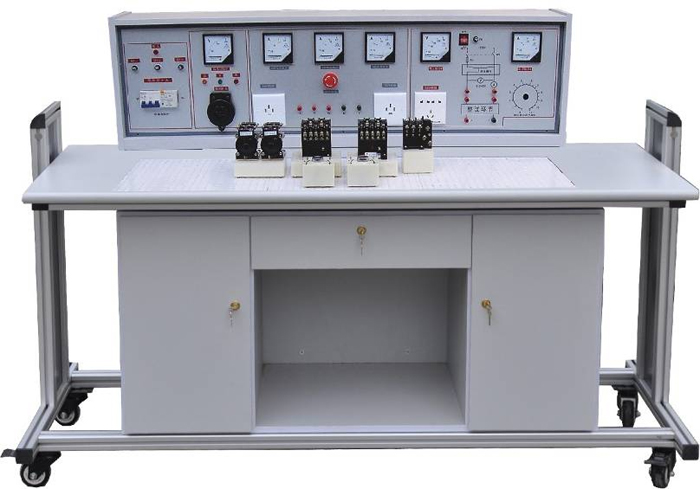

1、配有15臺學生實驗桌：一臺二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸為90×35cm，桌下部是元件儲存柜。
2、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制15臺學生實驗臺的電源。尺寸為160×70cm。
電源無線總控制功能：
一）、概 述
"SBKZ-1型電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制。控制臺具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點。總控制臺與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1、該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
2、一臺"SBKZ-1型電源無線總控制臺"可對單個實驗室的30臺（60座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
3、每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺（60座）實驗設備的電源開關無線控制。
4、配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1、工作電源：AC220V±10%/ 50Hz
2、工作環境：溫度-10℃～40℃ 相對濕度<85%(25℃)
3、載波頻率：315MHz
4、控制范圍：>50m
5、控制能力：60臺
6、外形尺寸：294mm×237mm×200mm
四）、裝置配置
1、按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中"1號臺"～"60號臺"及"全開"和"全關"為電源開關控制鍵，"確認"和"取消"為功能鍵。"1號臺"～"60號臺"開關控制鍵分別對應一個實驗室的60臺實驗設備，實現單臺控制操作；"全開"和"全關"對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；"確認"和"取消"鍵對開關控制鍵的操作進行確認或取消。
2、 狀態指示模塊：該模塊有"1號臺"～"60號臺"共60個指示燈，分別指示該控制臺對應實驗室的60臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
3、發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。
4、通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1）.串口掃描檢測
2）.通過串口發送工作臺工作命令
3）.接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4）.能控制最多128工作臺
5）.開關工作臺操作時間顯示
3、配有15臺電源控制柜（每張實驗桌配一臺）。
(1)電源輸入指示
(2)UFU、VFU、WFU三相電源輸入熔斷器
(3)電源總開關:具有漏電，過載、短路保護功能
(4)電壓換相開關:用來觀察三相線電壓，450V電壓表指示。
(5)電流表2A3只，分別指示U、V、W相電流輸出值。
(6)急停按鈕:按到底切斷實驗臺電源
(7)三相四線輸出接線座
(8)三相電源插座
(9)220v市電插座，供外接儀器使用
(l0)電源開關:控制"交直流調壓電源"
(11)FU：交直流調壓電源保險座
(12)0～240V交流輸出 0～240V交流輸出接線座
(13)0～220V直流輸出 0～220V直流輸出接線座
(14)電壓表250V:指示調壓電源的輸出電壓值
4、其他器材配備見清單（以三十座為例）
器材清單：
|
序號 |
名 稱 |
型號（或規格） |
單位 |
數量 |
備 注 |
|
1 |
示教臺 |
1 |
1 |
控制學生電源并具有演示功能 | |
|
2 |
電源控制柜 |
臺 |
1×15 |
||
|
3 |
學生桌 |
臺 |
1×15 |
||
|
4 |
學生凳 |
張 |
2×15 |
||
|
5 |
保護皮 |
張 |
1×16 |
||
|
6 |
保險管 |
2安培 |
只 |
6×16 |
|
|
7 |
交流接觸器 |
CJ10-l0A 380V |
個 |
6×16 |
已裝元件盒上 |
|
8 |
指示燈 |
XD-5 |
〃 |
3×16 |
已裝元件盒上 |
|
9 |
整流二極管 |
IN5408 |
只 |
5×16 |
已裝元件盒上 |
|
10 |
電阻 |
RX-510Ω/30W |
〃 |
3×16 |
已裝元件盒上 |
|
11 |
鈕子開關 |
KN1×2 |
〃 |
3×16 |
已裝元件盒上 |
|
12 |
行程開關 |
LXl9-001 |
〃 |
4×16 |
已裝元件盒上 |
|
13 |
按鈕-紅 |
LAl9-ll |
〃 |
2×16 |
已裝元件盒上 |
|
14 |
按鈕-綠 |
LAl9-11 |
〃 |
4×16 |
已裝元件盒上 |
|
L5 |
倒順開關 |
KO-3 380V/10A |
〃 |
１×16 |
已裝元件盒上 |
|
16 |
三相閘刀 |
380V l5A |
〃 |
１×16 |
已裝元件盒上 |
|
17 |
三相雙投閘刀 |
380V l5A |
〃 |
1×16 |
已裝元件盒上 |
|
18 |
熱繼電器 |
JRO-20/3 |
〃 |
2×16 |
已裝元件盒上 |
|
19 |
時間繼電器 |
JS7-1A 380V |
〃 |
2×16 |
已裝元件盒上 |
|
20 |
變壓器 |
BK-25W 380V/6.3V 36V |
〃 |
１×16 |
已裝元件盒上 |
|
21 |
導線 |
銅蕊線1.0MM |
米 |
若干 |
|
|
22 |
尖咀鉗 |
把 |
1×16 |
||
|
23 |
螺絲刀 |
把 |
3×16 |
||
|
24 |
萬用表 |
MF-47型 |
只 |
1×16 |
大號、小號平頭、十字 |
|
25 |
電動機 |
Y/Δ380V |
臺 |
2×16 |
三、實驗內容
1．閘刀開關正轉控制線路
2．接觸器點動正轉控制線路
3．具有自鎖的正轉控制線路
4．具有過找保護的正轉控制線路
5．倒順開關控制正反轉控制線路
6．接觸器聯鎖的正反轉控制線路
7．按鈕聯鎖的正反轉控制線路
8．按鈕接觸器復合聯鎖控制線路
9．自動往返行程控制線路
10．接觸器控制串聯電阻降壓起動線路
11．時間繼電器控制串聯電阻降壓控制線路
12．手動Y/△降壓起動
13．接觸器控制Y/△降壓起動
14．時間繼電器控制Y/△降壓起動
15．QX3-13型Y/△自動起動控制線路
16．半波整流能耗制動控制線路
17．全波整流能耗制動控制線路
18．C620車床電氣控制線路
19．手動降壓起動
20．單相運行反接制動控制線路
21．電動葫蘆電氣控制線路
22．C6163車床電氣控制線路
23．控制電路聯鎖控制線路
24．主電路聯鎖控制線路
利用上述24項實驗元器件，還可完成幾十項實驗，在此不一一舉例。
